COMMSCOPE Mufa / Osłona złączowa TENIO C6H do 288 spawów

Mufa światłowodowa TENIO™ High Density – niezawodne i elastyczne rozwiązanie do spajania kabli światłowodowych

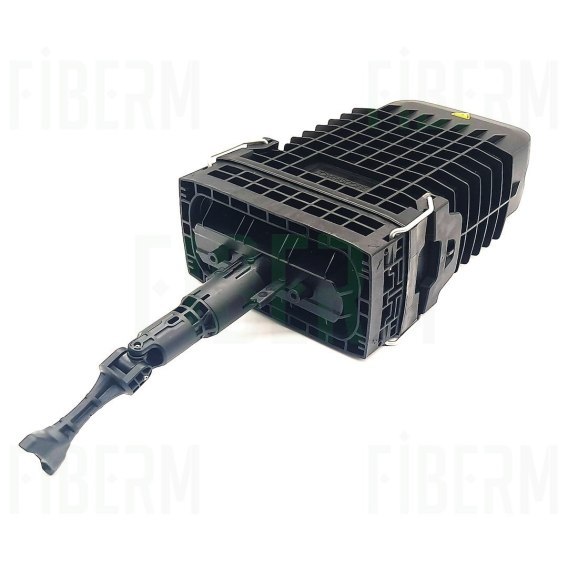

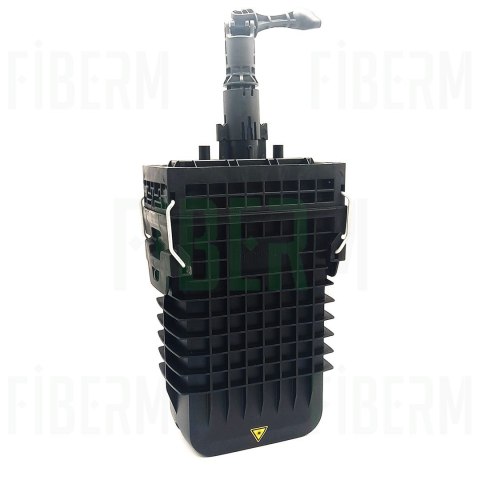

Mufa światłowodowa TENIO™ High Density Fiber Optic Splice Closure to innowacyjne i uniwersalne rozwiązanie przeznaczone do łączenia kabli światłowodowych w sieciach dystrybucyjnych oraz dostępowych. Dzięki zastosowaniu nowoczesnej technologii uszczelnienia żelowego, instalacja oraz modyfikacja okablowania staje się szybka i wygodna, bez potrzeby użycia specjalistycznych narzędzi.

Mufa została zaprojektowana w formie jednostronnego zamknięcia (single-ended), co umożliwia łatwy dostęp do wnętrza bez ryzyka uszkodzenia istniejących spawów. Kompatybilność z różnymi typami kabli, w tym luźną tubą, centralnym rdzeniem oraz taśmowymi włóknami światłowodowymi, sprawia, że TENIO™ jest wszechstronnym rozwiązaniem dostosowanym do potrzeb nowoczesnych sieci światłowodowych.

Najważniejsze cechy produktu Szybka i beznarzędziowa instalacja – zamknięcie na boczny zatrzask oraz technologia żelowego uszczelnienia kabli eliminują potrzebę stosowania dodatkowych narzędzi. Modularna konstrukcja – mufa umożliwia dodawanie lub usuwanie kabli o różnych średnicach bez ingerencji w istniejące połączenia, co minimalizuje czas pracy i koszty utrzymania. Obsługa do 30 kabli w 6 wieloportowych wejściach – idealne rozwiązanie dla rozbudowanych punktów dystrybucyjnych. Wysoka pojemność spawów – obsługuje do 288 spawów w technologii pojedynczego spawu (single fusion). Kompatybilność z technologiami CWDM i splitterami optycznymi – możliwość integracji z modułami pasywnymi zwiększa elastyczność zastosowań. Montaż na ścianie – solidna konstrukcja i specjalne uchwyty pozwalają na łatwe mocowanie mufy w dowolnym miejscu. Odporność na warunki środowiskowe – obudowa wykonana z wytrzymałego materiału w kolorze czarnym, zapewniającego ochronę przed działaniem czynników atmosferycznych.

Specyfikacja techniczna

• Producent: CommScope

• Produkt: Mufa światłowodowa o wysokiej gęstości

• Seria: TENIO™

• Typ zamknięcia: Jednostronne (single-ended)

• Styl zamknięcia: Zatrzask boczny (side latch)

• Liczba portów kablowych: 6 wielowyjściowych portów (maks. 30 kabli)

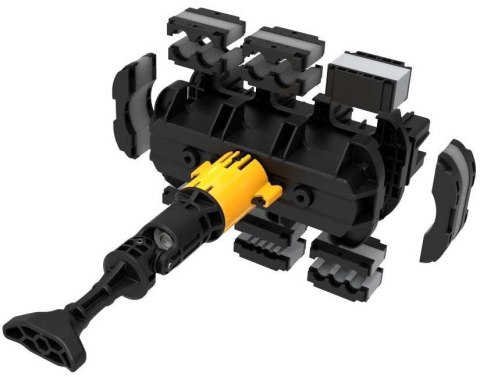

• Technologia uszczelnienia: Żelowe blokady kablowe (Gel Cable Sealing)

• Typ obsługiwanych kabli: Luźna tuba, centralny rdzeń, włókna taśmowe

• Pojemność spawów:

  • Maksymalnie 288 spawów (single fusion)

  • 24 spawy na tacę

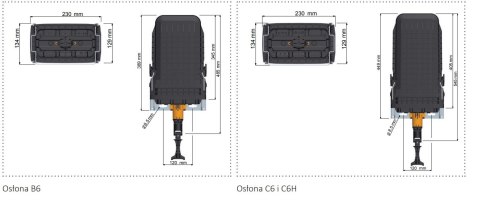

• Wymiary:

  • Wysokość: 230 mm (9,055 cala)

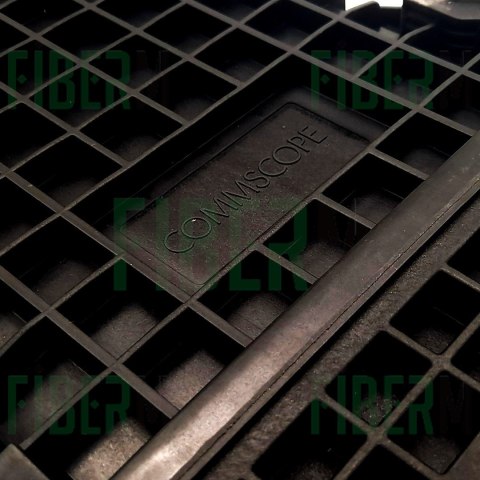

• Kolor: Czarny

• Montaż: Na ścianie

• Obszar zastosowania: Sieci dystrybucyjne i dostępowe

• Zgodność z: Modułami CWDM i tacami splitterów optycznych

Dedykowane akcesoria

Aby zapewnić pełną funkcjonalność i łatwość montażu, mufa światłowodowa TENIO™ jest kompatybilna z szeroką gamą akcesoriów.

Jednostki zakończeniowe kabli

• 760244932 | CTU-S – jednostka zakończeniowa kabli (do 7 mm średnicy)

• 760244933 | CTU-L – jednostka zakończeniowa kabli (do 16 mm średnicy)

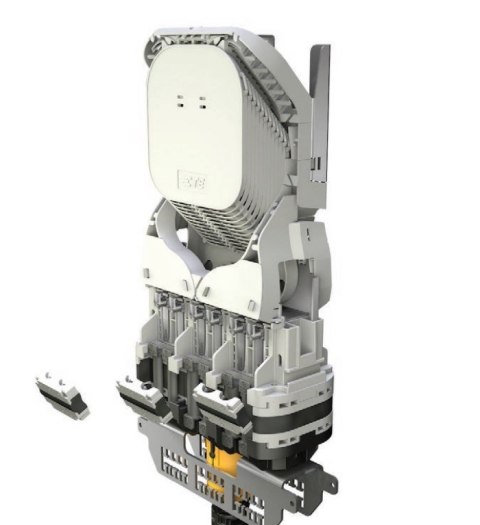

Tace spawów i patch tacy

• 760250710 | TENIO-C6H-TRAY-RR – taca spawów do dużych muf (CH6), obsługująca do 72 spawów taśmowych + 12 pojedynczych spawów

• EH0460-000 | TENIO-C6H-TRAY-SLE – taca spawów do muf CH6, mieszcząca do 24 osłon termokurczliwych SMOUV 45 mm

• EH0462-000 | TENIO-C6-TRAY-PATCH – taca spawów/patch do 4 adapterów SC duplex lub 2 adapterów LC quad

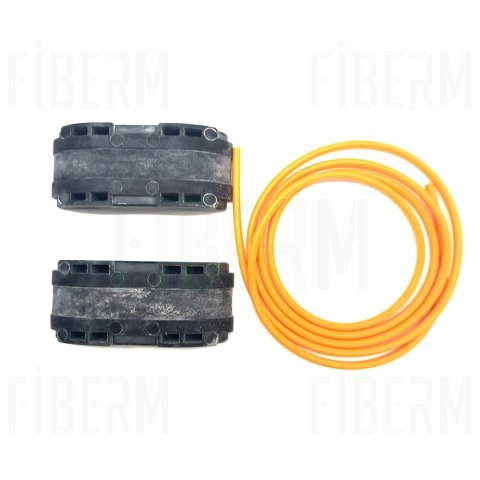

Uszczelnienia żelowe do kabli

• CV6797-000 | TENIO-SKG3-7/10 – zestaw uszczelnień żelowych na 3 kable o średnicy 7-10 mm

• CV6799-000 | TENIO-SKG3-5/8 – zestaw uszczelnień żelowych na 3 kable o średnicy 5-8 mm

• CW6504-000 | TENIO-SKG2-11/14 – zestaw uszczelnień żelowych na 2 kable o średnicy 11-14 mm

• CW6615-000 | TENIO-SKG5-2/4 – zestaw uszczelnień żelowych na 5 kabli o średnicy 2-4 mm

• CW6616-000 | TENIO-SKG4-3/6 – zestaw uszczelnień żelowych na 4 kable o średnicy 3-6 mm

• CW6617-000 | TENIO-SKG2-9/12 – zestaw uszczelnień żelowych na 2 kable o średnicy 9-12 mm

• CW6618-000 | TENIO-SKG2-13/16 – zestaw uszczelnień żelowych na 2 kable o średnicy 13-16 mm

• CW8862-000 | TENIO-SKG-DUMMY – zestaw zaślepiający (bez otworów na kable)

Uchwyty montażowe i dodatkowe akcesoria

• CW6449-000 | TENIO-EXT/CF – uchwyt do mocowania kabli zewnętrznych

• CW6452-000 | TENIO-MOBRA – uchwyt montażowy do mufy światłowodowej

Mufa światłowodowa TENIO™ High Density to nowoczesne rozwiązanie, które zapewnia niezawodne i elastyczne zarządzanie połączeniami światłowodowymi. Dzięki technologii żelowego uszczelnienia, łatwej instalacji oraz wysokiej pojemności spawów, produkt doskonale sprawdza się w sieciach dystrybucyjnych i dostępowych. Możliwość rozbudowy dzięki dedykowanym akcesoriom pozwala na dostosowanie mufy do indywidualnych potrzeb każdej instalacji.
